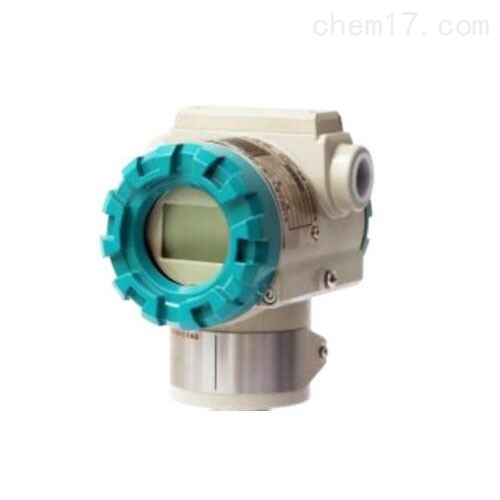

TTS18温度变送器接线指南

　　TTS18温度变送器作为工业温度监测的关键设备，正确接线是其稳定运行、精准测温的基础。遵循规范的接线流程，不仅能确保设备性能发挥，更关乎生产安全与数据可靠性。​

　　接线前，务必做好周全准备。首先，仔细核对温度变送器的型号与规格，确保与现场测温需求匹配。确认其适用的温度范围（如 - 50℃至 150℃）、输出信号类型（常见 4 - 20mA 电流信号或 0 - 5V 电压信号），避免因选型错误导致接线失误。准备好合适的工具，如剥线钳、螺丝刀、万用表等。剥线钳用于精确剥除电线绝缘层，螺丝刀用于紧固接线端子，万用表则可在接线前后测量线路通断与电压电流，排查潜在问题。同时，需准备对应规格的导线，传输距离较短时，可选用截面积 0.5 - 1.5mm² 的普通铜芯导线；若传输距离超 100 米，为降低信号衰减，建议采用屏蔽双绞线，其屏蔽层能有效抵御电磁干扰，保障信号稳定传输。​


　　接线操作从电源连接开始。TTS18温度变送器常见供电方式为 24V 直流电源，务必确保电源电压稳定在规定范围内（±10% 波动）。找到变送器电源接线端子，通常标记为 “V +” 与 “V -”。将电源正极导线接入 “V +” 端子，负极导线接入 “V -” 端子，使用螺丝刀拧紧螺丝，确保连接牢固，避免虚接引发设备故障或供电不稳。例如，若在某化工车间应用，因电源接线松动，导致变送器间歇性工作，温度数据频繁跳变，严重影响生产工艺控制。​

　　完成电源连接后，进行信号接入。若采用热电偶作为测温元件，需将热电偶正负极对应接入变送器信号输入端，标记一般为 “+TC” 与 “-TC”。热电偶补偿导线应选用与热电偶型号匹配的材质，如 K 型热电偶搭配 K 型补偿导线，且注意补偿导线极性不能接反，否则会造成温度测量偏差。若使用热电阻，热电阻一般为三线制或四线制。以三线制为例，三根导线分别接入变送器对应端子，如 “R1”“R2”“R3”，三线制接法可有效消除导线电阻对测量精度的影响。在实际操作中，如某食品加工厂，热电阻接线错误，导致显示温度比实际温度低 20℃，影响食品烘焙工艺，造成大量产品质量不合格。​

　　最后，不可忽视接地处理。温度变送器金属外壳设有接地端子，标记为 “GND”。使用专用接地导线（截面积不小于 2.5mm²），一端牢固连接至接地端子，另一端接入可靠接地排。良好的接地能有效防止静电积累与电磁干扰，保障变送器稳定运行。在电子设备制造车间等电磁环境复杂区域，若未做好接地，温度数据易受干扰波动，无法为生产提供准确参考。​

　　接线完成后，需进行全面检查。用万用表测量电源接线两端电压，应接近 24V；测量信号输出端，在无温度变化时，信号值应处于初始稳定状态（如 4mA 或 0V）。仔细查看各接线端子，确保导线无裸露、螺丝无松动。经检查无误后，接通电源，观察变送器工作指示灯是否正常亮起，待设备预热稳定后，读取温度数据，与实际温度对比校验，确保测量精度在允许误差范围内（如 ±0.5℃）。​
